2.2破碎技術及裝備



　　破碎是建筑垃圾再生骨料生產技術的核心之一，不僅關系到生產能力、功率與能源消耗，更關系到建筑垃圾再生骨料的粒形、粒度分布、粉料率等，都直接影響到再生骨料產品的質量和經濟效益。



　　物料的破碎方法主要根據物料的物理機械性質、物料塊入料的尺寸和所要求的破碎比來選擇。建筑垃圾物料強度中等偏軟，裂縫較多，破碎方法可以選擇擠壓式、沖擊式破碎，常見的擠壓式破碎機有顎式破碎機、圓錐破碎機等，沖擊式破碎有反擊式破碎機、立式?jīng)_擊破碎機、錘式破碎機等。



　　1)顎式破碎機



　　物料的破碎在兩塊顎板間進行。破碎機的可動顎板繞懸掛軸或可動軸對固定顎板作周期性地往復運動。當可動顎板靠近固定顎板時，位于兩顎板間的物料受以擠壓為主的作用力而破碎;當可動顎板離開固定顎板時，已破碎的物料在重力作用下由破碎機排料口排出。建筑垃圾破碎工藝中，顎式破碎機通?？捎糜诔跫壠扑?，具有入料粒度大、生產能力高、破碎效率高、損耗低等優點。



　　2)圓錐式破碎機



　　借助于旋擺運動的圓錐面，周期地靠近固定錐面，使夾于兩個錐面間的物料受到擠壓和彎曲達到破碎目的。圓錐破碎機可破碎中等和中等硬度以上的各種礦石和巖石，破碎比大、效率高、能耗低，產品粒度均勻。建筑垃圾破碎工藝中，圓錐式破碎機可用于中級破碎和細碎，相較于沖擊式破碎，其破碎后產品中粉料含量少，但針片狀顆粒含量較高。



　　3)反擊式破碎機



　　利用沖擊作用進行破碎，由帶有打擊板的作高速旋轉的轉子以及懸掛在機體內的反擊板組成。進入破碎機的物料在轉子的回轉區域內受到打擊板的沖擊，并被高速拋向反擊板，再次受到?jīng)_擊，又從反擊板反彈到打擊板上，繼續重復上述過程。物料不僅受到打擊板、反擊板的沖擊而被破碎，還有物料之間的相互撞擊而被破碎。當物料的粒度小于反擊板與打擊板之間的間隙時即可被卸出。建筑垃圾破碎工藝中，反擊式破碎機常被用作于單段式破碎或與顎式破碎機聯合使用，其優點是入料粒度大，破碎效率高，產品粒形好，可減少破碎級數，簡化生產流程，但存在損耗高、產品粉料率高、噪音大等問題。



　　4)立軸沖擊式破碎機



　　分料器將物料分成兩部分，一部分物料直接進入高速旋轉的葉輪內，在離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料進行撞擊，由此物料在葉輪和機殼中形成渦流式多次相互撞擊、摩擦而粉碎。建筑垃圾破碎工藝中，立軸沖擊式破碎機具有細碎、粗磨功能，可用于細碎或骨料整形，優點是破碎效率高，通過非破碎物料能力強，受物料水份含量影響小，產品粒形優異，針片狀含量極低。





　　在建筑垃圾再生骨料生產技術中，篩分的功能一般體現在兩個方面：一是用于建筑垃圾中渣土等雜物的分離，二是用于破碎后骨料的分級。常用設備主要包括振動篩、滾筒篩、棒條篩等。



　　1)振動篩



　　按照振動軌跡的不同，可分為圓振動篩和直線振動篩。具有結構簡單、處理能力大、篩分效率高、機械性能好等優點。相較于圓振動篩，直線振動篩有較大的加速度，更適用于水分較高、粒度較細物料的篩分。



　　2)滾筒篩

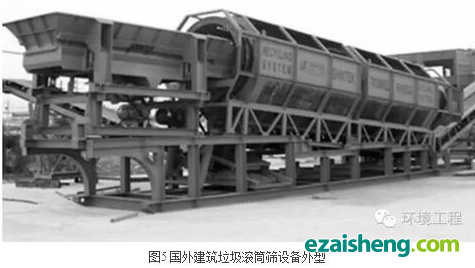

　　當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，從而實現篩分功能(如圖5所示)。滾筒篩具有處理能力大、運行平穩、結構簡單、噪聲較低、維修方便、篩分效率高等特點。但建筑垃圾的進料粒度有一定要求，一般限定進料粒度300mm以下。



3)棒條篩

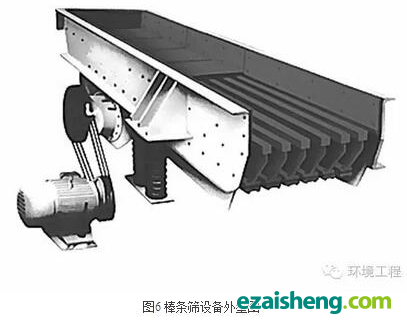

　　又稱為棒條振動給料機，振動電機為激振源，使機體在彈簧支撐上作強迫振動，并帶動物料在料槽上作滑動及拋擲運動，從而使物料不斷前移以達到給料的目的。當物料通過槽體出料端的棒條時，小于棒條間隙的物料可透過棒條間隙直接落下，實現渣土篩分的要求，起到預篩分的作用;大于棒條間隙的物料繼續前進，由出料端進入下道工序，保證均勻給料(如圖6所示)。



　2.4整形強化技術及裝備



　　破碎工藝生產的再生骨料針片狀顆粒較多、表面粗糙且包裹水泥砂漿，再加上混凝土塊在破碎過程中在內部產生大量微裂紋，性能劣于天然骨料。因此，國外對破碎后的骨料顆粒進一步進行整形強化處理。



　　再生骨料整形強化



　　有化學和物理兩種方法。化學強化法利用酸液實現骨料強化，處理成本過高，同時存在二次污染風險，尚不具備工業化應用條件。目前，國外廣泛采用物理強化法，使用機械設備手段，通過骨料之間的相互撞擊、磨削等機械作用除去表面黏附的水泥砂漿和顆粒棱角。物理強化法主要有立式?jīng)_擊整形法、臥式回轉研磨法、加熱研磨法等。



　　立式?jīng)_擊整形法

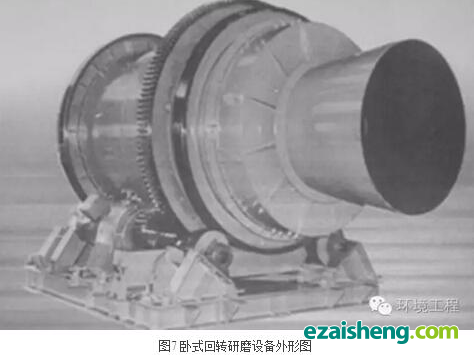

　　采用立軸式?jīng)_擊破碎機通過“料打料”的方式有針對性的破壞針片狀顆粒及表面水泥砂漿。臥式回轉研磨設備類似于回轉窯，機殼內壁上布置有大量的耐磨襯板及錐形體，物料通過不斷與機身以及物料相互間的研磨作用，表層附著的砂漿等被去除，強化后的骨料光滑潔凈，如圖7所示。加熱研磨法是將骨料顆粒加熱至300-400℃后進行研磨、沖擊處理，剝離再生骨料表面的水泥砂漿。




　　結束語



　　大力推行建筑垃圾資源化處置是可持續發展戰略的必然要求和主流趨勢，再生骨料制備技術及裝備是建筑垃圾資源化處置的關鍵。不能將再生骨料制備簡單的等同于礦山用破碎篩分工藝，通過廣泛借鑒吸收國外先進工藝和裝備技術，針對中國建筑垃圾基本無源頭分類、組分復雜的國情，必須充分考慮分選除雜工藝，通過渣土篩選、人工揀選、風選、磁選、水力浮選等手段，嚴格控制再生骨料中的微粉含量、泥塊含量、雜物含量等，配合顆粒整形、強化等工藝，保證建筑垃圾再生骨料的品質符合國家標準要求，才能實現再生骨料在混凝土、干混砂漿中的應用。
