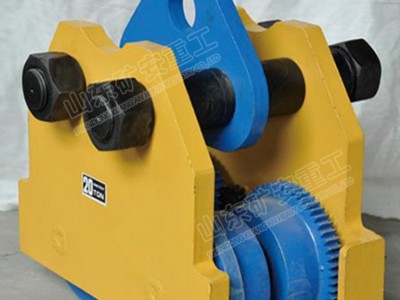

GCL系列手拉單軌行車

GCL系列手拉單軌行車產品介紹

GCL系列手拉單軌行車是一種結構簡單、操作方便、輕小型調運配套起重機械，它可以與手拉葫蘆、環(huán)鏈電動葫蘆等起重產品配套組成起重運輸小車，自如地運行于可以有一定曲率半徑的工字鋼軌道的下翼緣上，用來調運貨物、設備等。Kuangan002

GCL系列手拉單軌行車應用領域

GCL系列手拉單軌行車廣泛應用于電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程的機械設備。

GCL系列手拉單軌行車產品特點

1.GCL系列手拉單軌行車采用手鏈驅動方式設計。

2.雙掛梁設計，強度高,焊接式套管、變形小。

3.配置彎耳型墻板確保運行安全。

4.圓弧形設計的車輪輪緣，廣泛適用于I，H型鋼或其他自制鋼軌。

5.通過隔套，墊圈的合理搭配，可適用于不同的軌寬要求。

6.車輪均配有深溝球軸承確保運行靈活。

GCL系列手拉單軌行車參數(shù)

型號：GCL0.5     GCL1     GCL1.5     GCL2     GCL3     GCL5     GCL 10

額定載荷 噸：0.5     1     1.5     2     3     5     10

試驗載荷 千牛：7.35     14.71     22.06     29.42     44.13     61.29     122.58

能通過的小彎道半徑 米：0.9     1     1     1.1     1.3     1.4     1.7

主要尺寸（毫米）

A：242.5     245     279.5     279.5     344     402     362

B：170     206     228     240     282     327     389

C：187     206     236     243     321     393     490

H：105     109     125     133     179     220     275

F：≈3     ≈3     ≈3     ≈3     ≈3     ≈3     ≈3

推薦用工字鋼M 毫米：68-94     68-100     88-118     94-124     116-140     142-180     142-180
