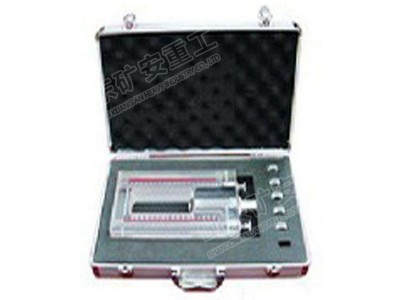

ZLD-2型孔板多級流量計

ZLD-2型孔板多級流量計產品概述

ZLD-2型孔板多級流量計用以測定煤層鉆孔瓦斯涌出初速度，以預測工作面前方煤體的煤與瓦斯突出危險性和檢驗防止煤與瓦斯突出措施的防突效果。也可用以測定防突超前鉆孔的影響半徑。ZLD-2型鉆孔多級流量計采用噴咀節流原理設計的，當氣體流過噴咀時，流束的斷面生產收縮，同時在噴咀的兩側產生壓差，流量越大，壓力越大。當壓差一定時，噴咀孔徑越大，通過的氣體流量也越大。流量計設計有5個不同的噴咀，更換不同孔徑的噴咀，可獲得不同的流量測定范圍。Kuangan002

ZLD-2型孔板多級流量計結構原理

ZLD-2型孔板多級流量計采用噴節流原理設計。當氣體流過噴咀時，流束的斷面產生收縮，同時噴咀的兩側產生壓差。流量越大，壓差也越大。當壓差一定撕，噴咀孔徑越大，通過的氣體流量也越大。流量計設計有5個不同孔徑的噴咀，更換不同孔徑的噴咀，可獲得不同的流量測定范圍。儀器結構簡單，其構造如圖所示。主體為一套塊有機玻璃板加工而成，由水柱1、噴2、進氣咀3，旋塞4，5和噴咀底座6組成。儀器外形尺寸為250X120X34mm，重量約為0.8Kg。

ZLD-2型孔板多級流量計技術參數

測量范圍：0~1000PPM乙烯

工作電壓：9~13VDC本安型

工作電流:≤62mA

輸出信號：傳感器具有：200-1000HZ的頻率信號、開關量信號、4-20MA電流信號
