3T窄軌架線式工礦電機車運行穩定

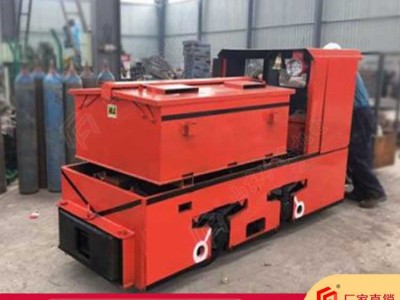

3T窄軌架線式工礦電機車介紹

3T窄軌架線式工礦電機車分為無極調速與有級調速兩種，采用機械制動，電壓為250V。其特點：牽引力大、速度快、運行穩定、靈活、走行機構采用錐、正兩極轉動，壽命長、效率高。kuangan002

3T窄軌架線式工礦電機車的工作過程

高壓交流電經牽引變流所降壓、整流后，正極接到架空線上，負極接到鐵軌上。機車上的受電弓與架空線接觸，將電流引入車內，再經空氣自動開關、控制器、電阻箱進入牽引電動機，驅動電動機運轉。電動機通過傳動裝置帶動車輪轉動，從而牽引列車行駛。從電動機流出的電流經軌道流回變流所。

3T窄軌架線式工礦電機車參數

型號 CJY3/6、7、9G(B)

粘重 3t

軌距 600、762或900mm

牽引力 6.1kN 5.74kN

zui大牽引力 7.36kN

速度 10.6km/h 7.5km/h

直流電壓 550V 250V

電機功率×臺數 12kW×1 6.5kW×2

zui小轉彎半徑 5.7m 6m

尺寸

長度（帶碰頭） 2700mm 2750mm

寬度 940、1082或1220mm

高度（軌面至頂棚） 1550mm

軸距 816mm 850 mm

輪徑 Φ650mm Φ520 mm

受電弓工作高度 1800~2000mm

調速方式 電阻或斬波調速

制動方式 機械或液壓制動
